Семейство продуктов линии сборки дисплеев включает в себя полу-автоматические и полностью автоматические решения для сборки и тестирования модулей дисплея. Мы предлагаем три основные модели: полуавтоматическую линию с поворотным столом с сервоприводом, полуавтоматическую линию с двухскоростным-возвратом цепи и полностью автоматическую линию сборки и испытаний. Эти системы гибко адаптируются к различным производственным потребностям в автомобильных дисплеях, промышленных сенсорных экранах и бытовой электронике. Все модели строго соответствуют стандартам автомобильной электроники, что обеспечивает высокую точность, статическую защиту и высокую надежность. Основные компоненты поставляются ведущими международными брендами. Несколько моделей продуктов могут работать на одной линии с гибкими возможностями переключения. Продукт объединяет визуальное предотвращение ошибок и отслеживание данных на всех станциях. Перед отправкой каждое изделие проходит комплексное тестирование и моделирование производства. После прибытия системе требуется только подключение к электросети, чтобы начать производство.
Три модели для разных производственных нужд

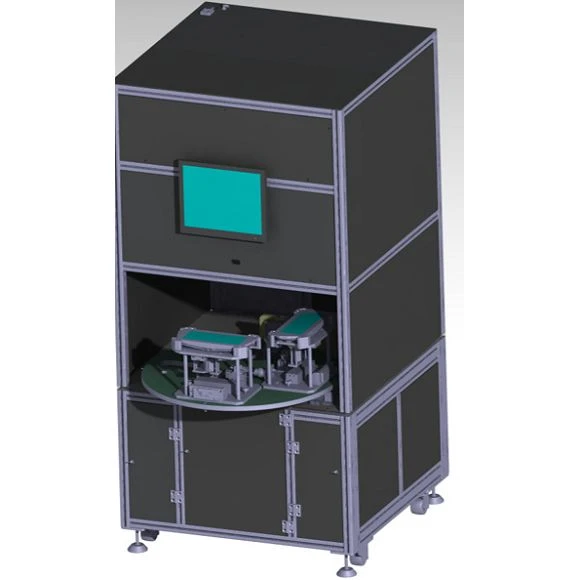

Модель 1: Полуавтоматическая линия с поворотным столом с сервоприводом– Эта компактная система использует архитектуру ручной станции и поворотного стола с сервоприводом. Он занимает размеры 7500×5100 мм со стандартным временем цикла менее 80 секунд на изделие. Требуется всего три оператора. Этот процесс включает в себя сборку деталей, сборку кабеля FPC, визуальный осмотр, лазерную проверку размеров, автоматическое завинчивание винтов, отслеживание штрих-кода и повторную проверку вручную.
Модель 2: Двухскоростная-полуавтоматическая линия с возвратом цепи– Это большая-система общего-назначения, в которой используется двух-скоростная цепь с подъемными-механизмами возврата для автоматической циркуляции носителя. Стандартное время цикла составляет 40 секунд на изделие. Система обеспечивает автоматическую циркуляцию носителя через подъемные механизмы, исключая ручную транспортировку. Множественные функции-защиты от ошибок и цифрового управления интегрированы со сканированием и визуальным контролем.
Модель 3: Полностью автоматическая линия сборки и тестирования.– В этой интеллектуальной линии с высокой-автоматизацией используются много-осные роботы, сервоцилиндры и архитектура скоростных цепей. Стандартное время цикла составляет 50 секунд на штуку с поддержкой пяти типов продукции на одной линии. Линия сборки дисплеев включает в себя плазменную очистку, автоматическое дозирование клея, визуальный контроль, прецизионное склеивание, работу с роботами, сборку печатных плат, завинчивание винтов на нескольких станциях и полное функциональное тестирование EOL.
Технические характеристики
|
Параметр |
Сервоприводной поворотный стол |
Возврат скоростной цепи |
Полностью автоматический |
|
Размеры |
7500×5100 мм |
Настраиваемый |
8500×5100 мм |
|
Время цикла |
<80 sec/piece |
40 сек/шт. |
50 сек/шт. |
|
Операторы |
3 |
Настраиваемый |
Минимальный |
|
Время переключения |
<10 minutes |
Гибкий |
Инструменты для быстрой-смены |
|
Точность позиционирования |
±0.02mm (CMK>2.0) |
Регулируемые установочные блоки |
Точность склеивания ±0,3 мм |
|
Точность видения |
±0,05 мм |
Визуальный осмотр |
Промышленные камеры |
|
Контроль крутящего момента |
±5% |
Контролируемый |
Мониторинг нескольких-станций |
|
Совместимость продукта |
Быстрая-сменная арматура |
Продукты с такими же-спецификациями |
5 типов продуктов |
Полностью автоматический продукт включает в себя плазменную очистку, автоматическое дозирование клея с визуальным контролем, прецизионное роботизированное соединение, сборку печатной платы и завинчивание винтов, сборку кронштейнов и завинчивание винтов, завинчивание винтов крышки и комплексное тестирование производительности EOL. Роботы обеспечивают перемещение материалов между станциями. Система оснащена быстросменными-инструментами и роботизированными захватами. Продукт включает в себя комплексный контроль качества с помощью промышленных камер для предотвращения визуальных ошибок. Дефектная продукция автоматически перенаправляется. Все производственные данные сохраняются для полной прослеживаемости.
Приложения и поддержка
Эти системы идеально подходят для автомобильных дисплейных модулей, компонентов центральной консоли, промышленных сенсорных экранов и дисплеев бытовой электроники. Все модели поддерживают не-стандартные модификации, настройку приспособлений и расширение функций. Перед отправкой каждое устройство проходит 100% комплексное тестирование. Предоставляется экспортная защитная упаковка-класса. На каждую линию сборки дисплеев предоставляется бесплатная гарантия сроком на 1 год и пожизненная удаленная техническая поддержка. Бесплатное обучение эксплуатации и техническому обслуживанию включено в полную техническую документацию.
